Tashqi rotor va ichkilikboz rotor: vvizsiz motor tuzilishining batafsil tushuntirish



Fallsesssiz DC Motors (BLDC) yuqori darajadagi samaradorlik tufayli bir necha sohada keng qo'llanilgan, sanoatni avtomatlashtirish va iste'molchi elektronika, elektrotexnika va uchastkalari uchun sanoatni avtomatlashtirish va aqlli ishlab chiqarishdan past parvarish va uzoq muddatli turmush darajasi.



Biroq, bunday turli xil dastur stsenariylarida bitta motor tuzilishi barcha bajarilish talablariga javob bera olmaydi. Turli xil foydalanish sharoitlariga yaxshiroq moslashish uchun cho'tkasiz motorlar ikkita odatiy tarkibiy shaklni ishlab chiqdilar: ichki rotor va tashqi rotor.



Ushbu ikkita tuzilma o'rtasida qurilish, elektr energiyasi va ariza berish yo'nalishi bo'yicha muhim farqlar mavjud. Ularning ish printsiplari va salbiy tomonlarini tushunish, muhandislarga loyiha dizayni yoki mahsulotni tanlashda ko'proq tegishli qarorlar qabul qiladi.

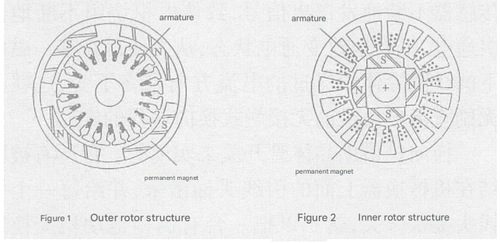

Fallsesssiz DC Motor (BldC), "Rotor" doimiy magnitlarni o'z ichiga olgan ayyor qismni anglatadi va "stator" o'ralgan palanlarni o'z ichiga olgan pastki qismini anglatadi. Ushbu ikki qism o'rtasidagi holatlardagi munosabatlarga ko'ra, cho'tkasiz motorlarni ichki rotor tuzilishi va tashqi rotor tarkibiga bo'lish mumkin.



Ushbu ikki dizaynni yaxshiroq tushunish uchun biz avval ularning ish printsiplari va mexanik tuzilmalarini mos ravishda tanishtiramiz.



2.1 INNER Rotor BldC Motor

Ichki rotor motorida rotor stator ediki bilan o'ralgan dvigatelning markazida joylashgan. Hozirgi stator pog'onalaridan o'tganda, u aylanadigan magnit maydonni yaratadi, u chirishni burish uchun iching.



Xususiyatlari:

· Kichik rotor massa, past inertsiya va tezkor javob tezligi

Yuqori tezlik va aniq nazoratni talab qiladigan joylar uchun ko'proq mos keladi

· Issiqlikni tarqatishning yaxshi ishlashi, chunki stator motor uy-joylariga yaqin bo'lib, uni osonlikcha qizdiradi

2.2 tashqi rotor BldC Motor

Tashqi rotor motoriga ega: stator ichkarida o'rnatilgan va doimiy magnitlarni o'z ichiga olgan rotor statorni aylantiradigan qoplama kabi o'rab oladi.



Xususiyatlari:

· Katta rotor uy-joy massasi va inertsiyaning yuqori lahzasi

Kam tezlik, yuqori moment dasturlari uchun mos keladi

· Storator ichkarida joylashganligi sababli, issiqlik tarqalishi biroz zaif va issiqlik tarqalishiga yordam berish uchun tarkibiy optimallashtirish kerak



Vaqir-dvigatelni tanlashda turli tuzilmalarning ishlashini tushunish muhimdir. Ushbu bo'lim tashqi rotor va ichki rotorning haqiqiy farqlarini uchta asosiy o'lchamdan, barqarorlik, momentning ishlashi va isitish tarqalishi o'rtasidagi haqiqiy farqlarni taqqoslaydi.



Buni tushunishni osonlashtirish uchun har bir elementdan keyin foydalanishni afzal ko'rgan takliflarni ham taqdim etamiz.

1. Barqarorlik (silliq yugurish)

Ichki rotor cho'tkasiz motor

· Kichik rotor massa va past rotatsion inertiya

Tez boshlash va to'xtatish va aniq boshqarish uchun juda do'stona

Sanoat robotlari, servo drayvlari kabi yuqori javobni talab qiladigan boshqaruv tizimlarida ham qo'llaniladi.



Tashqi rotor cho'tkasiz motor

· Katta rotor massasi va baland rotatsion inertiya

· Yumshoq ishlash va kam tebranish

Muxlislar, samolyotlar, sovutish tizimlari va boshqalar kabi doimiy past tezlikda ishlash uchun mos keladi.



2 ta moment chiqishi

Tashqi rotor cho'tkasiz motor

· Doimiy magnit katta aylanish radiusida joylashganligi sababli, moment katta

Ayniqsa, yuqori tezlikda boshlang'ich moment va og'irlikni talab qiladigan talabnomalarga mos keladi, masalan elektr velosiped, elektr asboblari va boshqalar kabi.



Ichki rotor cho'tkasiz motor

Kichik moment, lekin yuqori tezlikda ishlash uchun javob beradi

Yengil yuklash, yuqori tezlikdagi elektr uzatish tizimlariga ko'proq mos keladi

3 Termal boshqaruv

Ichki rotor cho'tkasiz motor

- statorni o'rash motor uyiga yaqin, shuning uchun issiqlik osongina olib borilishi va ozod qilinishi mumkin

Uzoq muddatli yuqori energiya uchun ko'proq mos keladi



Tashqi rotor cho'tkasiz motor

- stator ichkarida, shuning uchun issiqlik to'g'ridan-to'g'ri isishi mumkin emas

- Issiqlikni buzish dizayni, masalan, fanni qo'shish yoki issiqlik o'tkazuvchan materiallardan foydalangan holda qo'shimcha optimallashtirishga muhtoj



Ishlash taqqoslash bo'yicha xulosa jadvali:

Ishlash hajmi	Ichki rotor cho'tkasiz motor	Tashqi rotor cho'tkasiz motor
Operatsion barqarorlik	⭐⭐⭐	⭐⭐⭐⭐
Javob tezligi	⭐⭐⭐⭐	⭐⭐
Boshlang'ich moment	⭐⭐	⭐⭐⭐⭐
Issiqlikni buzish samaradorligini oshiring	⭐⭐⭐⭐	⭐⭐





Tanqinsiz motorlarning tuzilishi va samaradorligini tushungandan so'ng, tanlovning yadrosi: turli xil ish stsenariylari turli xil dizayn yo'nalishini talab qiladi.

Quyida tashqi tarmoqlar va umumiy tarmoqlarda ichki rotorlar vositalari, shuningdek tavsiya etilgan tarkibiy turlar bo'yicha qo'llanmalarni taqqoslashdir.

Umumiy dasturlar va tarkibiy tanlash bo'yicha takliflar:

Ariza stsenariysi	Tavsiya etilgan tuzilish	Sabab
Dronlar, modelli samolyotlar	Tashqi rotor	Yuqori boshlang'ich moment, past tezlikda barqaror ishlash, preelerni nazorat qilish uchun mos keladi
Sanoat robotlari	Ichki rotor	Tez javob, kichik inertsiya, aniq boshqarish va tez boshlang'ich va to'xtash uchun mos
Elektr skuters, elektr velosipedlari	Tashqi rotor	Katta moment va ixcham tuzilmalar kerak bo'lganda, tashqi tashqi rotorlar ko'pincha ishlatiladi.
CNC dastgohlari, servo tizimlari	Ichki rotor	Yopiqlarni boshqarish tizimlarini qo'llab-quvvatlaydigan yuqori chidamlilik va nazoratning aniqligi
Fan, sovutish tizimi	Tashqi rotor	Past tezlik va barqaror ishlash, kichik tebranish, uzluksiz ishlash uchun mos
Tibbiy uskunalar (masalan, shprits, infuzion nasoslar)	Ichki rotor	Yuqori nazoratning aniqligi va past operatsion shovqin
Elektr asboblari (tornavomlar, maysazor Mowers)	Tashqi rotor	Tez-tez ko'tarilish tezligi bilan katta boshlang'ich moment



Stsenariy tahlil nuqtalari:

Agar uskuna robotlar va servo tizimlari kabi tezkor javob, aniqlik va uzoq muddatli barqaror ishlashni talab qilsa → Ichki rotor motorini tanlash tavsiya etiladi.

Agar uskunalar kuchli boshlang'ich qobiliyatini talab qilsa, elektr transport vositalari, muxlislar va dronlar kabi ixcham tuzilmalar dizayni, masalan elektr transport vositalari, muxlislar va dronlar kabi ixcham tuzilmalar dizayni. → Tashqi rotor motoridan foydalanish tavsiya etiladi.

· Ba'zi aralash talablar (masalan, tibbiy asbob-uskunalar) nazorat strategiyasi va tarkibiy tartib asosida har tomonlama baholanishi mumkin.



INNED INNER Rotorni yoki yuqori tutqichli tashqi rotorli motorga ega bo'lsin, VSD sizga ishonchli echimni taqdim etishi mumkin.Professional victer dvigatel ishlab chiqaruvchisi sifatida, Biz nafaqat standart mahsulotlarni ta'minlaymiz, balki turli kompleks talablarga javob beradigan turli xil talablarga javob beradigan chuqur ta'minlashni qo'llab-quvvatlaymiz.



Mijozlarimizga xizmat qilishimizning muhim sabablari:

1. To'liq mahsulot liniyasi: ichki va tashqi rotorlarni to'liq qamrab olish

Turli o'lchamdagi, kuchlanish va elektr sathining cho'tkasiz motorlarini ta'minlang

Tashqi rotor tuzilmasini ixcham dizayni qo'llab-quvvatlaydi va yuqori tezlikdagi ichki rotor mahsulotlarini qo'llab-quvvatlaydi

Ixtiyoriy sallol sensorlar, kodlovchilar, vites qutislari va oson tizim integratsiyasining boshqa tarkibiy qismlari



2. Loyihani rivojlantirish tsikllarini qisqartirish uchun qulay imkoniyatlar

Mijozlarni parametrlar yoki dastur fonini taqdim etishni, motor hajmini sozlash, lib parametrlari, interfeys tuzilishi

R & D ni tezlashtirish uchun 3D chizmalar va simulyatsiya ma'lumotlarini taqdim eting

Namuna rivojlanishidan tortib to paket etkazib berish, to'liq qayta ishlash va sifatni boshqarish



3. Sifat va sertifikatlashtirish kafolati

Zavod ISO 9001 va IATF 16949 sifat menejmenti tizimini sertifikatlashdan o'tkazdi

Motor mahsulotlari xalqaro standartlarga mos keladi, masalan, CE va Rohs

Har bir vosita kuzatiladigan va tekshirilishi mumkinligini ta'minlash uchun zavod tekshiruvi va izchillik kafolatini taqdim eting



Agar siz motorsiz motor etkazib beruvchini ishonchli ishlashi, sozlash va xalqaro sertifikatlashtirish va xalqaro sertifikatlashtirishga ega bo'lsangiz, VSD ishonchli sherikdir. Biz bilan bog'lanish, namunalar uchun, texnik ma'lumotlar yoki rivojlanishni qo'llab-quvvatlash uchun xush kelibsiz.



Va nihoyat: ishlashni yaxshilash uchun to'g'ri tuzilishni tanlang

Fınler dvigatelning tuzilishi - bu muhandislik dizaynining bir qismi emas, bu butun qurilmaning ishlashiga bevosita ta'sir qiladi. Tashqi rotorni yoki ichki rotorni tanlash oddiy parametrni taqqoslash emas, balki "ariza goli" ga asoslangan tizimli qaror.

Agar sizning loyihangiz yuqori tezlikni talab qilsa, tezkor javob berish va yuqori nazorat aniqligini talab qiladi - ichki rotor dvigateli ko'proq tanlov bo'lishi mumkin.

Agar siz past tezlikdagi barqarorlik, yuqori moment chiqishi va ixcham tuzilmasi haqida ko'proq tashvishlansangiz, tashqi rotorli motor ko'proq afzalliklarga ega.



Asosiy tamoyillarni tushunganingizdan so'ng, ushbu ikki motorli tuzilmalarning odatiy farqlari va odatiy qo'llanilishi, umid qilamizki, siz o'z tanlovingizni ishonchli va ishonchli va samarali tizim yaratishingiz mumkin deb umid qilamiz.
